Инструкция по монетоприемнику со сдачей СС6100

Краткая + полная инструкции по монетоприемнику со сдачей модели CC6100

Краткое описание

MDB 20В DC ~ 45В DC (постоянный ток)

VCCS：24В DC ± 10% (постоянный ток)

Executive: 24В АС (переменный ток)

Энергопотребление:

Режим ожидания ≦ 3.6 Вт

Приём монеты ≦ 15.6 Вт

Выдача монеты ≦ 15.6 Вт / двигатель Пиковое 36 Вт (запуск)

Диапазон температур окр. среды допустимый при работе устр-ва: -15℃ ~ +60℃

Диапазон температур окр. среды при хранении устр-ва: -30℃ ~ +70℃

Максимально-допустимые колебания температуры: 0.2℃ /в минуту

Относительная влажность: ≦ 85% (без образования конденсата)

Установка устройства в автомат

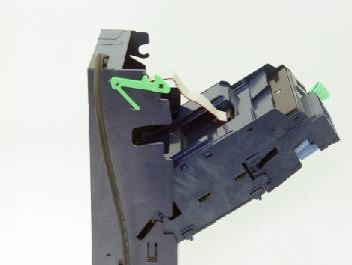

1. Извлеките приёмный модуль из устройства (потяните зелёный пластмассовый рычаг вниз, когда шпенёк выйдет из паза, потяните на себя модуль, извлеките из модуля штекер со шлейфом, выньте модуль).

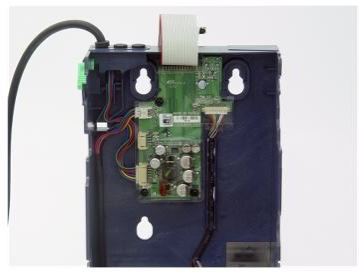

1. На задней панели корпуса устройства находятся три крепёжных отверстия.

1. Внутри автомата имеется стандартное посадочное место для платёжной системы. Ослабьте три крепёжных винта (не вывинчивайте их полностью).

2. Повесьте устройство на винты и затяните их.

3. Вставьте на место приёмный модуль в устройство.

4. На модуле хранения монет (с трубками) потяните вниз зелёный пластмассовый рычаг, модуль с трубками можно вынуть и наполнить монетами (сосчитанными заранее) в соответствии с обозначениями на трубках (ниже приводится таблица соответствий с приблизительным количеством монет, помещающихся в трубках):

Пуск в эксплуатацию.

1. Не подключайте СС6100 к автомату, если автомат находится в рабочем режиме (на него подаётся питание).

2. Убедитесь, что провода не перекрывают каналы для ввода монет, канал выброса монет в кассу и канал выброса непринятых монет. Убедитесь, что провода от устройства не мешают открывать и закрывать дверь автомата.

3. Заполните устройство монетами (для ведения точной статистики допускается заполнение устройства монетами ТОЛЬКО через программное меню, процедура заполнения описана ниже).

4. Нажимая функциональные кнопки, соответствующие каждому каналу (A, B, C, D, E, F), убедитесь, что монеты из трубок попадают в лоток для нераспознанных монет. Рекомендуется проверить как минимум по одному разу все 6 каналов.

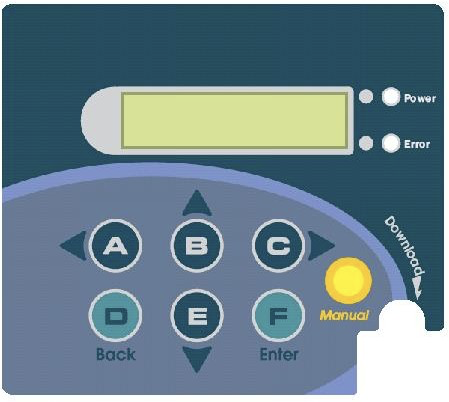

Панель управления, предназначение кнопок

А – управление трубкой А. В режиме конфигурирования – перемещение между меню. B – управление трубкой B. В режиме конфигурирования – увеличение значения.

C– управление трубкой C. В режиме конфигурирования – перемещение между меню.

D – управление трубкой D. В режиме конфигурирования – возврат в предыдущее меню. E – управление трубкой E. В режиме конфигурирования – уменьшение значения.

F – управление трубкой F. В режиме конфигурирования – выбор/подтверждение.

Сброс монет до минимального уровня

Зажмите кнопку Manual и кнопку отказа (на приёмном модуле) на 3 секунды, уровень монет во всех трубках будет доведён до минимального (если пользователь не задал свои настройки, то минимальным кол-вом будет заданное по умолчанию).

Для выдачи одной монеты из определённой трубки нажмите на контрольной панели кнопку с буквенным индексом трубки.

Для выдачи всех монет из определённой трубки нажмите кнопку отказа (на приёмном модуле) и кнопку с буквенным индексом соответствующей трубки на 3 секунды, уровень монет в выбранной трубке будет доведён до минимального.

Настройка выдачи сдачи

Меню 124. Для перехода в меню настроек нажмите кнопку Manual на пульте управления. Переходите по меню (при помощи кнопок А и С) до тех пор пока не дойдёте до пункта 124.

В этом меню можно отключить функцию сохранения обязательного минимального количества монет в трубке, однако при отказе от этой опции производитель не может гарантировать корректность выдачи сдачи (клиент может недополучить сдачу в полном.

Функции микропереключателей (8 переключателей) на приёмном модуле

(функционал микропереключателей может меняться в зависимости от ПО устройства)

№ переключателя	Положение ON	Положение OFF
1.	Защита от фальшивых монет (высокая чувствительность), низкий уровень приёма монеты 1 р.	Высокий уровень приёма монеты 1 р.
2.	Защита от фальшивых монет (высокая чувствительность), низкий уровень приёма монеты 2 р.	Высокий уровень приёма монеты 2 р.
3.	Защита от фальшивых монет (высокая чувствительность), низкий уровень приёма монеты 5 р.	Высокий уровень приёма монеты 5 р.
4.	Защита от фальшивых монет (высокая чувствительность), низкий уровень приёма монеты 10 р. В программах MDB – 5.09 и EXE – 5.12 и старше этот переключатель отвечает за приём 10 руб. юбилейных биметаллических монет ON – биметаллические монеты 10 р. НЕ принимаются (и исключаются из калибровочного набора).	Высокий уровень приёма монеты 10 р. В программах MDB – 5.09 и EXE – 5.12 и старше этот переключатель отвечает за приём 10 руб. юбилейных биметаллических монет Off – биметаллические монеты 10 р. принимаются.
5.	Интерфейс MDB (для EXE версии CC6100)	Интерфейс Executive
6.		По умолчанию
7.	Калибровка пробросом	По умолчанию
8.	Устройство не переводится в режим ожидания	Устройство переводится в режим ожидания (энергосберегающий режим)

Техническое обслуживание устройства

В зависимости от интенсивности эксплуатации и условий работы (тип автомата – снековый, кофейный, продажа мелких товаров) устройство надлежит чистить МИНИМУМ раз в полгода.

Перед снятием устройства отключите автомат из сети.

При чистке, ни при каких условиях не использовать бензин и прочие агрессивные жидкости (спирт, ацетон). К использованию рекомендуются жидкости для протирки оптики на основе щадящих ПАВ.

Для чистки можно использовать ватные палочки и салфетки из нетканого материала.

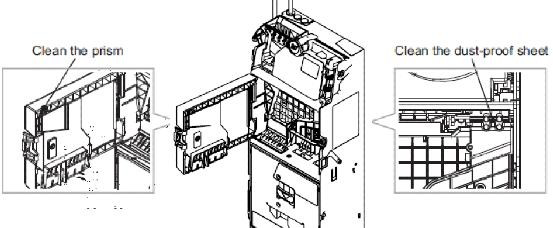

Обязательно протирать пылезащищённую плёнку прикрывающую датчики.

Внимание следует также уделить пластиковому отражателю и светодиодам в модуле сортировки.

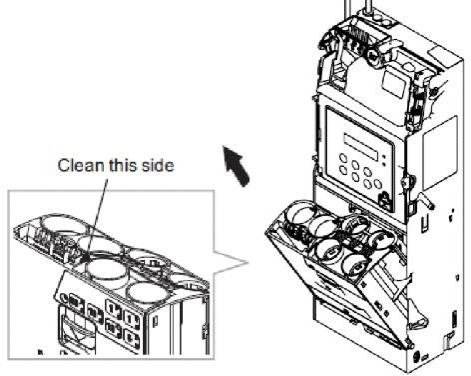

Трубки следует чистить изнутри.

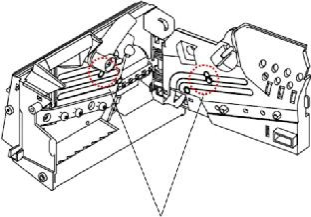

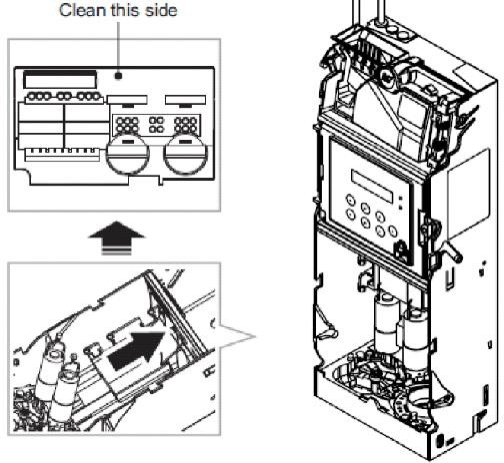

На основном модуле (где крепятся приёмный модуль, сортировщик и модуль с трубками) расположены светоотражатели, их также надлежит чистить от грязи (на схеме на них указывает стрелка).

Скачать полную инструкцию

Скачать полную инструкцию в PDF вы можете ниже:

2MB

СС 6100 coin changer инструкция.pdf

pdf
